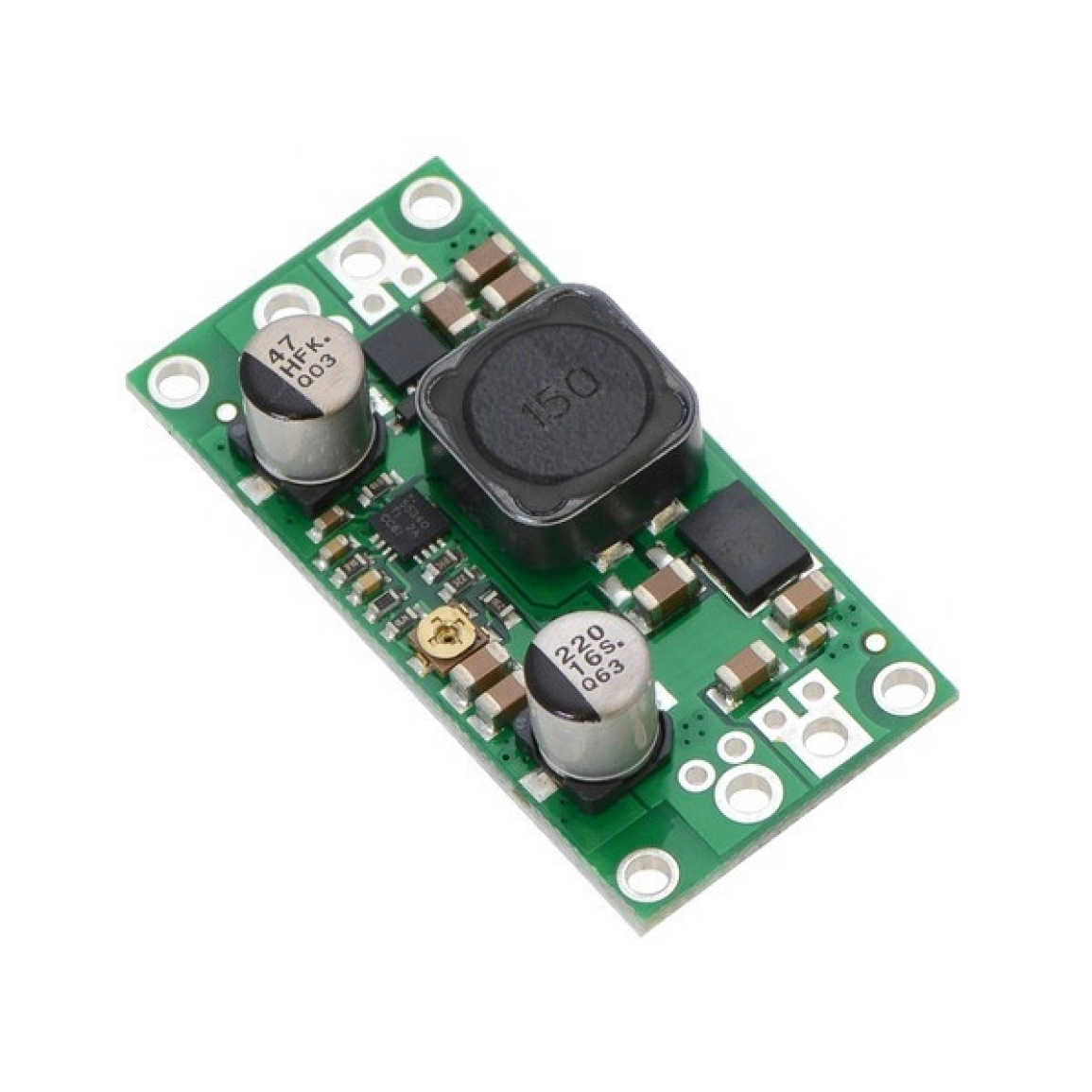

Pretvarač napona step up/down 3-30V>4-12V, 2A, Pololu 2572

Opis

Overview
Ovi regulatori napona (tipa *step-up/step-down*) prihvaćaju ulazni napon u rasponu od 3 V do 30 V te ga povećavaju ili smanjuju prema potrebi kako bi osigurali podesiv izlazni napon u rasponu od 4 V do 12 V ili od 9 V do 30 V, ovisno o verziji. Riječ je o sklopnim regulatorima (poznatima i kao sklopni izvori napajanja ili DC-DC pretvarači) koji koriste topologiju SEPIC (*Single-Ended Primary-Inductor Converter*) i odlikuju se tipičnom učinkovitošću između 80 % i 90 %. Raspoloživa izlazna struja ovisi o ulaznom naponu, izlaznom naponu i učinkovitosti (pogledajte odjeljak „Tipična učinkovitost i izlazna struja” u nastavku), no iznosit će približno 2 A kada su ulazni i izlazni napon međusobno bliski.
Obitelj regulatora S18V20x obuhvaća dvije prethodno spomenute verzije s podesivim izlaznim naponom te četiri verzije s fiksnim izlaznim naponom od 5 V, 6 V, 9 V ili 12 V. Različite verzije pločice vizualno su vrlo slične, stoga je na donjoj strani (strani s oznakama) predviđen prazan prostor za dodavanje vlastitih oznaka ili natpisa radi lakšeg razlikovanja. Ova se stranica proizvoda odnosi na obje verzije iz obitelji S18V20x s podesivim izlaznim naponom.

Fleksibilnost ulaznog napona koju nude ovi regulatori posebno je pogodna za primjene s baterijskim napajanjem kod kojih napon baterije na početku premašuje željeni izlazni napon, a tijekom pražnjenja pada ispod ciljane vrijednosti. Zahvaljujući tome što ne postoji uobičajeno ograničenje prema kojem napon baterije mora ostati iznad potrebne razine tijekom cijelog njezinog vijeka trajanja, mogu se razmotriti nove vrste baterijskih paketa i izvedbenih oblika.

Na primjer:
Držač za četiri baterije – koji može imati izlazni napon od 6 V s novim alkalnim baterijama ili 4,0 V s djelomično ispražnjenim NiMH ćelijama – može se koristiti s verzijom ovog regulatora od 5 V za napajanje sklopa od 5 V.
Jednokratna baterija od 9 V koja napaja sklop od 5 V može se isprazniti na napon ispod 3 V, umjesto da se rad prekine pri 6 V, kao što je slučaj s uobičajenim linearnim ili *step-down* regulatorima.
Verzija ovog regulatora od 6 V može se koristiti za omogućavanje širokog raspona opcija napajanja u projektu sa servo motorom.
Struja mirovanja (bez opterećenja) obično će se kretati između 1 mA i 5 mA za većinu kombinacija ulaznih i izlaznih napona, iako kombinacija vrlo visokog izlaznog napona i vrlo niskog ulaznog napona (npr. pri pretvorbi s ulaznih 3 V na izlaznih 24 V) može rezultirati strujama mirovanja reda veličine nekoliko desetaka miliampera.

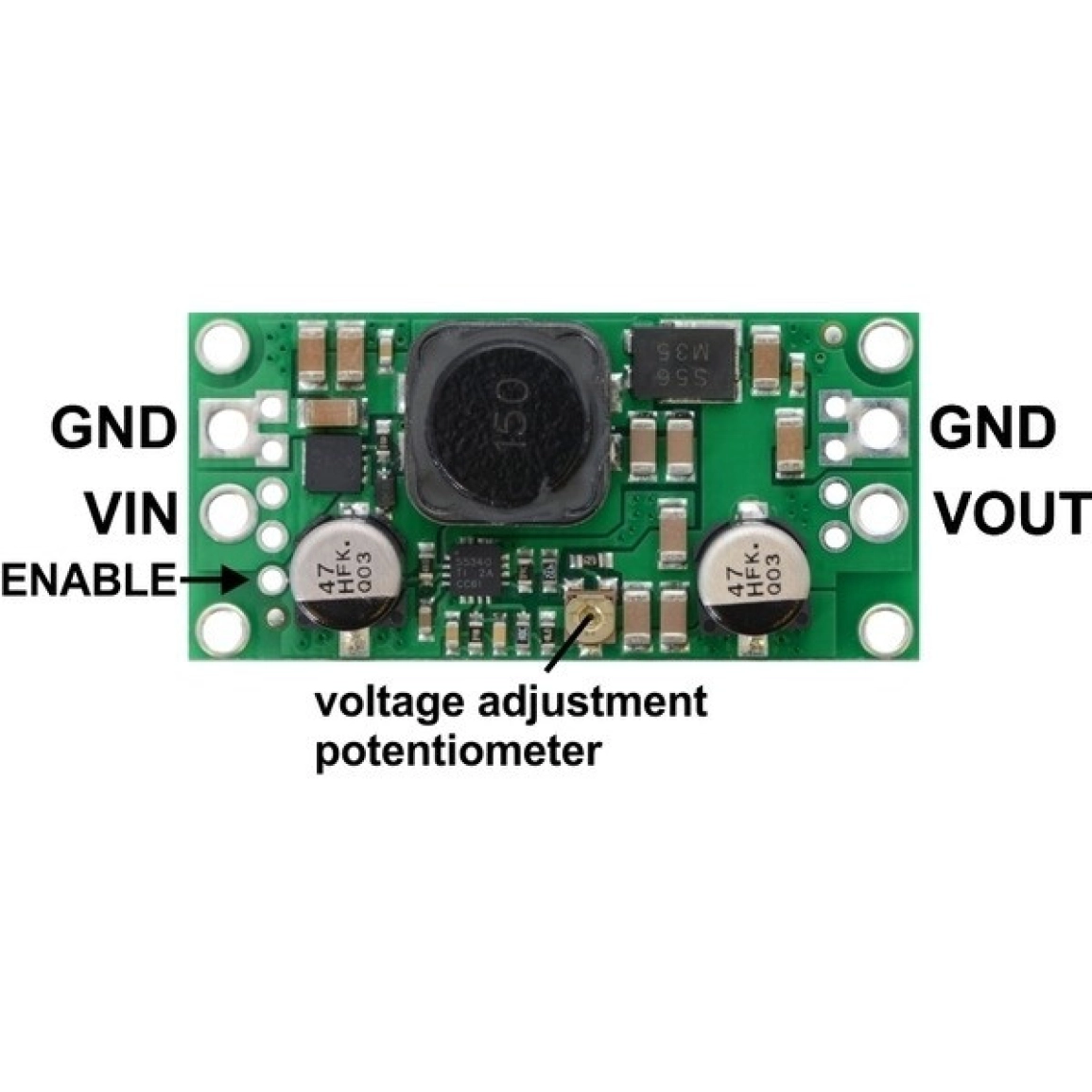

Pin ENABLE može se koristiti za prebacivanje ploče u način rada s malom potrošnjom energije, čime se struja mirovanja smanjuje na vrijednost između 10 i 20 µA po voltu ulaznog napona (VIN) (npr. približno 30 µA pri ulaznom naponu od 3 V te 500 µA pri 30 V).
Ovaj regulator ima ugrađenu zaštitu od obrnutog polariteta, zaštitu od prekomjerne struje, zaštitu od pregrijavanja (koja se obično aktivira na 165 °C) te zaštitu od preniskog ulaznog napona (UVLO) koja isključuje regulator kada ulazni napon padne ispod 2,5 V (tipična vrijednost).
Za regulatore slične snage koji služe isključivo za povećanje napona (tzv. *boost* regulatore), razmotrite našu obitelj regulatora U3V50x; oni su obično prikladniji ako znate da će vaš ulazni napon uvijek biti niži od izlaznog napona.

Značajke
Ulazni napon: 2,9 V do 32 V1
Izlazni napon podesiv u rasponu od 4 V do 12 V
Tipična maksimalna trajna izlazna struja: 2 A (kada je ulazni napon blizak izlaznom naponu; odjeljak „Tipična učinkovitost i izlazna struja” u nastavku prikazuje kako postiziva trajna izlazna struja ovisi o ulaznom i izlaznom naponu)
Integrirana zaštita od obrnutog polariteta (do 30 V), zaštita od prekomjerne struje, isključivanje pri previsokoj temperaturi i blokada pri preniskom naponu
Tipična učinkovitost od 80 % do 90 %, ovisno o ulaznom naponu, izlaznom naponu i opterećenju
Četiri montažne rupe za vijke veličine #2 ili M2
Kompaktne dimenzije: 1,7in × 0,825in × 0,38in (43 × 21 × 10 mm)
Manje rupe za priključne letvice (header pins) s razmakom od 0,1in i veće rupe za priključne blokove nude više opcija za spajanje na pločicu
1 32 V je apsolutni maksimalni radni napon; preporučeni maksimalni radni napon iznosi 30 V, što je ujedno i granica zaštite od obrnutog polariteta.
